五電平儲能變流裝置應用領域
發電側儲能：負荷調節、平滑間歇性能源、提高新能源消納、提高電網備用容量、參與調峰、調頻。
輸配電儲能：提高電能質量、降低線路損耗、提高電網的備用容量、提高輸配電設備利用效率、延緩增容需求。
用戶側儲能：平滑負荷曲線、負荷轉移、削峰填谷。
緊急電源系統：電網正常時其處于備用狀態，電網故障時其即可啟動，保障負荷的連續供電。
消防供電、應急照明、能量回饋等。

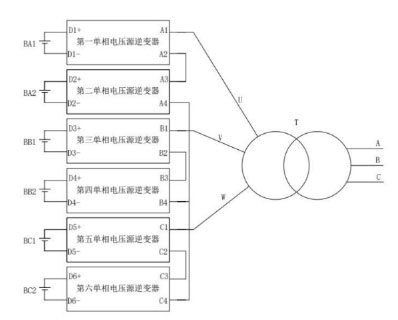

五電平儲能變流裝置系統框圖

       五電平式拓撲結構每相2個變流單元，用變流器交流端串聯的辦法，經變壓器升壓后接入3.3kV至35kV電壓等級母線。五電平式拓撲結構下電池分散在每個PCS單元模塊中，運行相互獨立，耦合度低；采用了先進的主動均衡技術，在應用層、換流鏈層、PCS單元層三個層次統籌兼顧與分層管控，實現高水平電池組SOC均衡性能。

五電平儲能變流裝置特點
?五電平儲能變流裝置適合于單機2MW及以下的各類用戶需求；
?相比三電平變流裝置，安全性能更高、兼容性能強、支持多機并聯：
?裝置本體損耗約0.7%，效率提高0.3%以上
?可選配不停電（連續）供電功能。
