多電平儲能變流裝置應用領域
發電側儲能：負荷調節、平滑間歇性能源、提高新能源消納、提高電網備用容量、參與調峰、調頻。
輸配電儲能：提高電能質量、降低線路損耗、提高電網的備用容量、提高輸配電設備利用效率、延緩增容需求。
用戶側儲能：平滑負荷曲線、負荷轉移、削峰填谷。
緊急電源系統：電網正常時其處于備用狀態，電網故障時其即可啟動，保障負荷的連續供電。
消防供電、應急照明、能量回饋等。

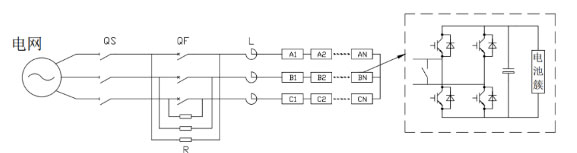

多電平儲能變流裝置系統框圖

       多電平儲能變流裝置的拓撲由并網電抗器、變流功率單元、電池、以及相應的控制和保護設備構成，裝置以1700V IGBT為核心，完全由無電池簇并聯的單簇電池組成，用變流器交流端串聯的辦法，星接或角接后直接接入3.3kV至35kV電壓等級母線。

多電平儲能變流裝置特點
?多電平儲能變流裝置適合于單機2MW以上的各類用戶需求；
?無升壓變壓器，可以直接接入3.3kV-35kV電網；
?損耗低（小于1%）、運營效率高；
?單機容量大；
?電池簇無并聯，更安全，利用率高；
?單簇電池充放電更安全；
?可選配不停電（連續）供電功能。
