UNT-ATSC/ASVG智能濾波補償器/UNT-STSC智能動態無功補償器

瀏覽次數：次

產品系列：
UNT-ATSC——智能型濾波補償器（APF+TSC）
UNT-ASVG——智能型濾波補償器（APF+SVG）
UNT-STSC——智能型動態無功補償器（SVG+TSC）
UNT-ATSC/ASVG/STSC產品通過智能控制器模塊將有源模塊和無源模塊進行結合，實現無死角的連續補償。

和傳統動態補償對比

功能特性	傳統動態無功補償	ATSC/ ASVG / STSC	SVG
控制方式	獨立控制器，控制分組投切	智能控制，系統，穩定、快速	智能控制，快，穩定
輸出無功	分組輸出，有盲區	線性輸出，穩定平滑，無盲區	全線性輸出，無盲區
補償效果	0.95左右	0.99左右，部分感性到全容性	0.99以上，全感性到全容性，補償范圍大
全響應時間	大于100ms	小于10ms	小于5ms
濾波能力	特定次諧波	STSC濾除特定次諧波 ATSC /ASVG濾除2~50次濾波	特定次濾波
三相不平衡	一般，需要特殊設計	效果明顯，可以全功率輸出，解決三相不平衡問題	整機全功率輸出，解決三相不平衡問題
市場售價	價格混亂	價格適中偏上	價格昂貴
補償容量曲線圖	見圖1	見圖2	--------------

產品特點：
多——效益多、功能多；
快——響應速度快、維護快；
好——線性補償效果好、外觀好、顯示界面好；
省——省錢省心。
·效益多：智能型工作方式，提高整機壽命以及降低人力成本。
·功能多：既可以補償容性無功，也可以補償感性無功，濾除系統諧波，解決三相不平衡問題，去除無功引起的電壓波動，在線檢測系統的電能質量。
·響應速度快：10ms以內將功率因數補償?shù)?.99左右；
·維護快：全模塊設計，自由組合，隨意拆裝，插拔設計，降低設備的停機率。
·補償后功率因數實時可達0.99以上，無投切震蕩，無補償呆區；
·智能控制系統，混合型補償方式，從源頭上保證既不會欠補償，也不會過補償；
·模塊便于擴展，減少前期投資浪費；
·7寸觸摸屏，完全人性化設計，可以監控每一路TSC的工作狀態，讓用戶時時刻刻掌握設備的狀態。
·省去電容補償控制器；
·強大的分相補償能力，解決客戶三相不平衡問題，降低系統線損，給客戶帶來直接經濟效益；
·智能控制系統，混合型補償方式，降低電容的投切時間及次數，延長設備的使用壽命。

產品典型案例：

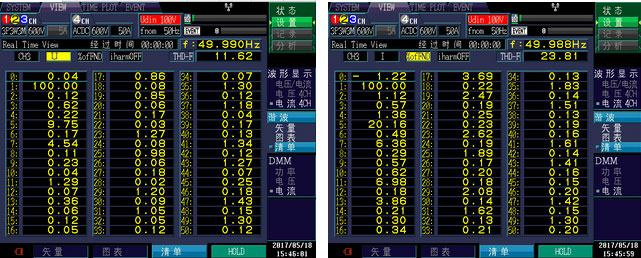

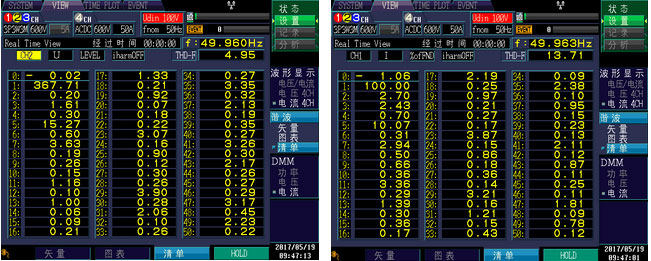

某市第五化工廠有限公司配電室內變頻器較多，配電系統諧波較大，原有的濾波裝置補償和濾波效果不明顯，造成廠內配電系統可靠運系數較低，配電系統穩定性較低，給生產穩定性造成巨大的隱患。
由于變頻器屬于非線性設備，在運行過程中會產生大量的諧波注入配電系統中，同時造成系統無功缺額較大，為了解決以上問題----諧波治理及無功補償功率補償，我公司結合實際測量的數據及現場低壓配電負荷情況，做出以下治理方案：有源濾波器+靜止無功發生器使用進行補償，治理后效果明顯，設備運行后功率因數到達≥0.98。
