在中高壓固態軟起動領域，我公司可生產標準型、礦用一般型、高原型等系列軟起動柜，能為廣大用戶提供全面的產品解決方案。
說明：
1. 設計軟起動系統時要綜合考慮電動機額定電壓、額定功率、電網容量、負載種類等因素。下面系統圖僅以中小功率電機為例說明，當電動機功率較大時，圖中真空接觸器要設計為真空斷路器，并且柜體數量也會相應增加。
2. 電動機功率＞2000KW時需加配星點柜。
一拖二系統大約可分為三種類型：
? 單電源供電，兩臺電動機不同時運行，見圖1、表1
? 單電源供電，兩臺電動機可同時運行，見圖2、表2
? 雙電源供電，兩臺電動機不同時運行，見圖3、表3

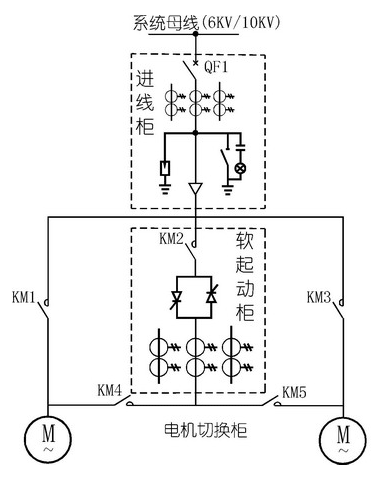

圖1 單電源供電，兩臺電動機不同時運行
表1柜體類型及數量
| 柜體類型 | 單位 | 數量 |
| 進線柜 | 面 | 1 |
| 軟起動柜 | 面 | 1 |
| 電機切換柜 | 面 | 1 |

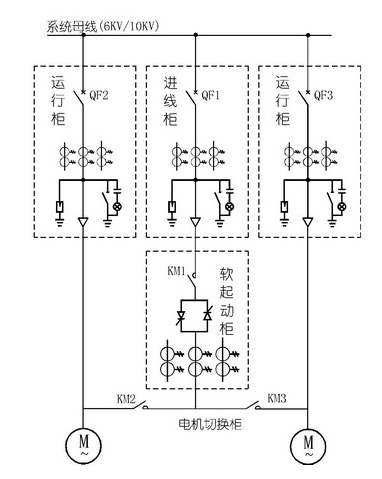

圖2單電源供電，兩臺電動機可同時運行
表2柜體類型及數量
| 柜體類型 | 單位 | 數量 |
| 進線柜 | 面 | 1 |
| 運行柜 | 面 | 2 |
| 軟起動柜 | 面 | 1 |
| 電機切換柜 | 面 | 1 |

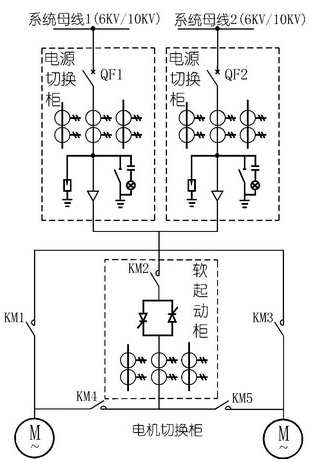

圖3 雙電源供電，兩臺電動機不同時運行
表3柜體類型及數量
| 柜體類型 | 單位 | 數量 |
| 電源切換柜 | 面 | 2 |
| 軟起動柜 | 面 | 1 |
| 電機切換柜 | 面 | 1 |
