在中高壓固態軟起動領域，我公司可生產標準型、礦用一般型、高原型等系列軟起動柜，能為廣大用戶提供全面的產品解決方案。
說明：

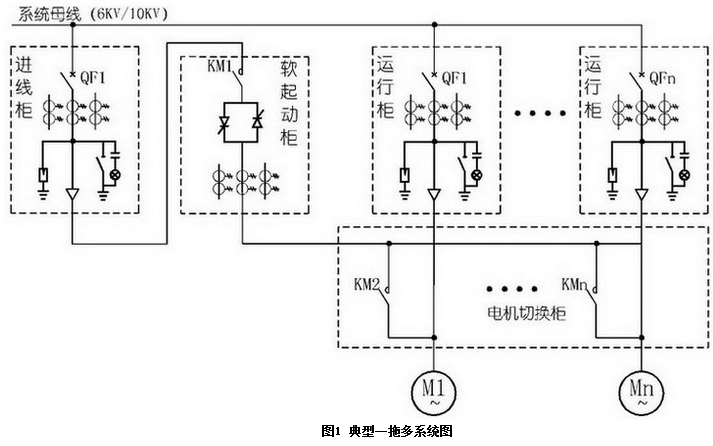

1. 設計軟起動系統時要綜合考慮電動機額定電壓、額定功率、電網容量、負載種類等因素。下面系統圖僅以中小功率電機為例說明，當電動機功率較大時，圖中真空接觸器要設計為真空斷路器，并且柜體數量也會相應增加。
2. 電動機功率＞2000KW時需加配星點柜。
表1柜體類型及數量
| 柜體類型 | 單位 | 數量 |
| 進線柜 | 面 | 1 |
| 運行柜 | 面 | 與電動機數量相同 |
| 軟起動柜 | 面 | 1 |
| 電動機切換柜 | 面 | 當電動機數量≤4時，電動機切換柜為1面； 當4＜電動機數量≤6時，電動機切換柜為2面； 當電動機數量＞6時，請您與我公司聯系協商訂貨。 |
